鋼結構加工單位越來越多，這和鋼結構建筑的大力發展是分不開的，鋼結構廠房的使用率也越來越高，主要原因還是由于它工程速度快，成本相對較低，也就是常說的性價比高，鋼結構的主要部件是H型鋼、柱、梁、撐，這些構件在制造的過程中可能會出現焊接變形的情況，如果不能及時解決將會對整個鋼結構建筑的安裝造成影響，并且對工程的安全性也會有很大的影響。怎樣處理遇到的這些問題呢？山西鋼結構廠家常用的矯正方式有機械矯正、火焰矯正和綜合矯正三種方式，其中火焰矯正是比較難的一種，溫度控制不好可能會造成第二次變形，因此在使用它必須是實戰經驗豐富的老師傅。

【鋼結構焊接變形】

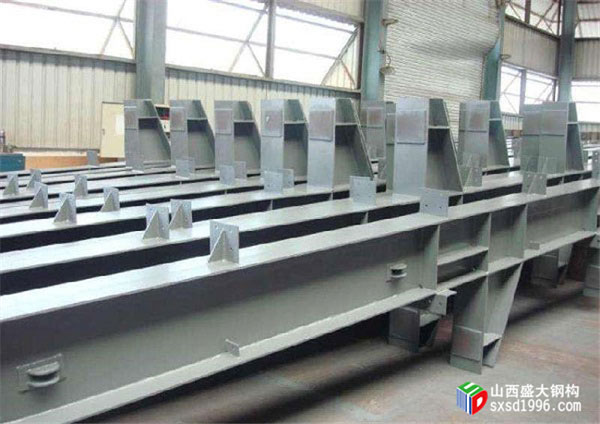

    鋼結構構件主要是焊接H型鋼柱、梁、撐。焊接變形經常采用這三種矯正方法：
1、線狀加熱法；2、點狀加熱法；3、三角形加熱法；
火焰矯正所針對的材質是低碳鋼，矯正還分：
低溫矯正，所需溫度500-600度，冷卻方式：水
中溫矯正，所需溫度600-700度，冷區方式：空氣和水
高溫矯正，所需溫度700-800度，冷區方式：空氣
    山西鋼結構廠家要提醒您的是：火焰矯正時加熱溫度不宜過高，過高會引起金屬變脆、影響沖擊韌性。
【機翼邊緣的角變形】

    矯正H型鋼柱、梁、撐角變形，是在翼緣板上面（對準焊縫外）縱向線狀加熱（加熱溫度控制在650度以下），注意加熱范圍不超過兩焊腳所控制的范圍，所以不用水冷卻。線狀加熱時要注意的是：不應該在同一個位置反復加熱，加熱過程中也不要進行澆水。

【柱、梁、支撐的上拱、下彎、彎】
    翼緣板上，對著縱長焊縫，由中間向兩端作線狀加熱，即可矯正彎曲變形。為了避免產生彎曲和扭曲變形，兩條加熱帶要同步進行。可以采取低溫矯正或者中溫矯正法，山西鋼結構廠家了解到這種方法有利于減少焊接內應力，但這種方法在縱向收縮的同時有較大的橫向收縮，比較難掌握。
【柱、梁、撐腹板的波浪變形】
    矯正波浪變形首先要找出凸起的波峰，用圓點加熱法配合手錘矯正，加熱圓點的直徑一般為50-90mm，當鋼板厚度或者波浪面積較大的時候直徑也隨之放大，采用中溫矯正的方式，當溫度達到600-700度的時候，將手錘放在加熱區邊緣處，再用大錘擊手錘，使加熱區的金屬受擠壓，冷卻收縮后被拉平。矯正的時候應該避免產生過大的收縮應力，矯正一個圓點后再進行加熱第二個波峰點。

    山西鋼結構廠家提醒您不恰當的矯正會造成內外雙重作用，使柱、梁、成的縱向應力超出容許值這樣會導致安全性能下降。所以在制作鋼結構構件的時候必須謹慎，并采用合理的工藝措施，盡量避免變形，并且如果能采用機械矯正的就不要使用手工。

本文鏈接:http://www.ddzdszx.cn/news/0005142222.html
