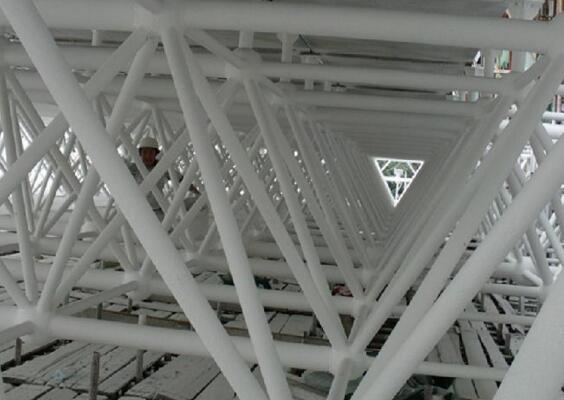

在鋼構建筑的使用中，防火問題是值得重點關注的，在眾多的防火涂料的選擇中，薄涂型的防火涂料尤為受到廣大朔州鋼構廠家的青睞。薄涂性的涂料是由底漆（用于防銹）、主料和面漆三道工序完成涂刷。在遇到大火時，涂層會膨脹發泡，從而形成一層保護層進行隔熱作用，防火性能十分顯著。由于其本身的涂層較薄，另外與混凝土澆筑包裹防火來講，對鋼結構的負荷較輕，而且施工方便，成本較低，因而受到廣大朔州鋼構廠家的廣泛使用。　　

    那么，我們對涂料的質量和工藝要求有什么呢？在施工過程中，涂層與鋼構件表面之間以及涂層之間粘結要牢固，不出現脫層和空鼓的現象；防火涂料涂層的厚度要符合有關耐火極限的設計要求；涂層表面要平整光滑、顏色均勻，無明顯凹陷、粉化、松散和浮漿，乳突已剔除，如有個別裂縫，其寬度不應大于0.5毫米。　　

    正式噴涂前，應試噴一建筑層(段)，經消防部門、質監站核驗合格后，再大面積作業。一般設計要求厚度為經耐火試驗達到耐火極限厚度的1.2倍，以耐火極限為梁2H，柱3H，其設計厚度為梁30毫米，柱35毫米。噴涂時噴槍要垂直于被噴鋼構件，距離6～10厘米為宜，ystx11a5噴涂氣壓應保持0.4～0.6兆帕，噴完后進行自檢，厚度不夠的部分再補噴一次。施工環境溫度低于+5℃時不得施工，應采取外圍封閉，加溫措施，施工前后48H保持+5℃以上為宜。第一層厚1厘米左右，晾干七～八成再噴第二層，第二層厚1～1.2厘米左右為宜，晾干七～八成再噴第三層，第三層達到所需厚度為止。

    近年來，關于鋼構建筑失火，倒塌的事故案例數不勝數，都是因為防火工作不到位，首先是鋼構構件的防火措施不到位，再一個是鋼構建筑設計的不合理，消防設施的設置不合理等因素造成。鋼構防火涂料廣范應用于各朔州鋼構建筑領域，比如電廠廠房，朔州鋼構公共設施等，可以起到保護和裝飾的作用。

    轉載文章請注明出處http://www.ddzdszx.cn/news/0009612547.html
